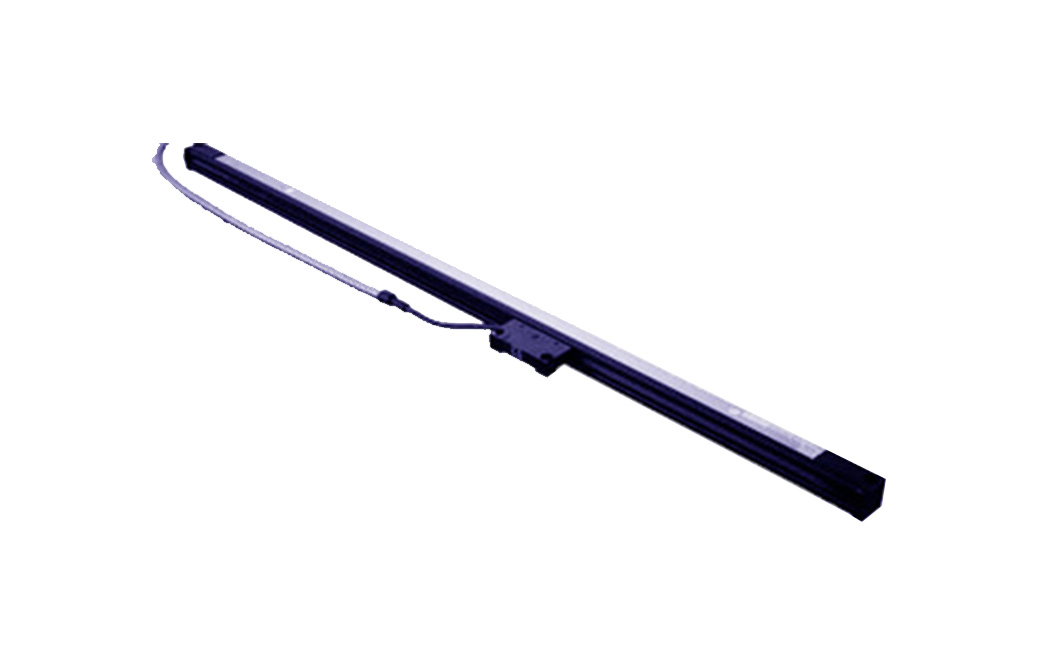

Descripción
Escala rentable para lectura digital.
- Codificador de base magnética
- Excelente resistencia a las condiciones del taller.
- El mismo coeficiente de expansión que el de las máquinas herramienta.
- Longitud de medición: 150 mm a 1600mm/5.9"a 62.9"
- Precisión: ±10μm,±15μm
- Resolución máxima:5μm
Especificaciones
|
Magnescale se reserva el derecho de cambiar las especificaciones del producto sin previo aviso.
|
| Modelo |
SJ700A |
| Longitud efectiva L: mm (pulgada) |
150 (5.9"),250 (9.8"),350 (13.7"),400 (15.7"),500 (19.6"),650 (25.5"),800 (31.5"),950 (37.4"), 1050 ( 41.3"),1250 (49.2"), 1400 (55.1 "),1600 (62.9") |
| Longitud total |
Longitud de medición+120 (4.73") |
| Viaje maximo |
Longitud de medición+20 (0.78") (10 (0.39") cada una a la derecha e izquierda) |
| Precisión (a 20°C / 68 ° F) |
- ± 10 μm (longitud de medición 1250 (49.21"") o menos)
- ± 15 μm (longitud de medición 1400 (55.12"") o más)
|
| Coeficiente de expansión térmica |
(12 ± 1) x 10-6/° C |
| Longitud del cable |
3 m (9,8 pies) (SJ700A-015 a 080), 5 m (16,4 pies) (SJ700A-095 a 160) |
| Temperatura de funcionamiento |
0 a+40° C (+32 a+104°F) |
| Temperatura de almacenamiento |
-20 a+60°C (4 a+140°F) |
| Humedad de funcionamiento |
Condensación permitida |
| Humedad de almacenamiento |
90% |
